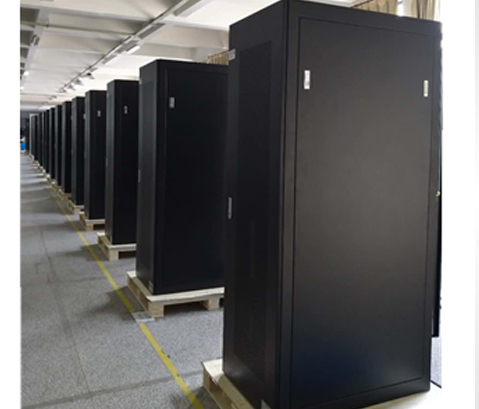

ANDPF精密列头柜
类型一功能要求
遥测:输入分路的三相电压、三相电流、频率、有功功率、有功电度;
遥信:输入分路的过压/欠压,缺相,过流,频率过高/过低,输入分路的开关状态,具备电流、功率需用量分析和统计,实现电压、电流、频率、功率等参数的越限报警功能。

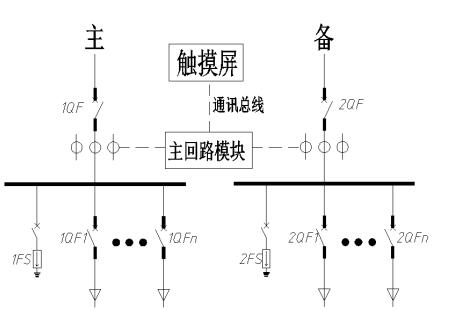

![](/uploads/allimg/201222/1-201222145314150.jpg)
主回路模块 AMC16Z-ZA
电流互感器 AKH-0.66-30I-XXA/5A
开关电源 KDYA-DG30-24K
类型一功能要求
遥测:输入分路的电压、电流、功率、电度;
遥信:输入分路的过压/欠压,输入分路的熔丝状态,具备电流、功率需用量分析和统计,实现电压、电流、功率等参数的越限报警功能
![](/uploads/allimg/201222/1-201222145930A5.jpg)
触摸屏 ATP007
主回路模块 AMC16Z-ZD
霍尔传感器 AHKC-F- XXA/5V
电源模块 KDYA-DG30B-24k(48V)
KDYA-DG30-24k(240V)
APOW-S24(336V)
开关电源 SBD-30 (48V)
D-20 (240V)
DPW075(380-24V)(336V)
![](https://www.acrel.cn/cpzx/common/upload/2020/04/27/1121454i.png)

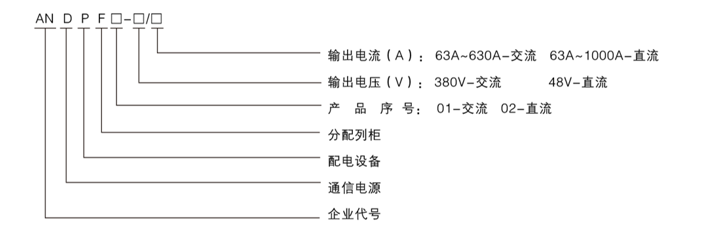

![](/uploads/201022/1-20102214455S05.png)
![](https://www.acrel.cn/cpzx/common/upload/2020/04/27/113238rw.png)
![](https://www.acrel.cn/cpzx/common/upload/2020/04/27/113457mc.png)
![](/uploads/201022/1-201022134205948.png)
![](http://www.jsacrel-pqm.com/cpzx/common/upload/2018/11/09/1037224d.png)
列头柜主要由输入部分、保护部分、输出部分、监控部分、框架及附件部分组成。
