系统简介

功能:

Acrel-2000T/B无线测温监控设备,是我司根据电力设备测温安全性的要求,总结国内外的研究和生产的先进经验,专门研制出的新一代无线测温监控设备。本设备具有实时监测、温度曲线、事件告警等功能,可以帮助值班人员尽早发现问题,消除隐患,确保电力设备的安全运行。为电力设备的安全、经济、可靠运行提供了全新的解决方案。
支持Web访问和安卓APP。

应用场所

泛在电力物联网、钢厂、化工、水泥、数据中心、医院、机场、电厂、煤矿等厂矿企业、变配电所。

系统结构
本平台采用分层分布式结构进行设计,详细拓扑结构如下:

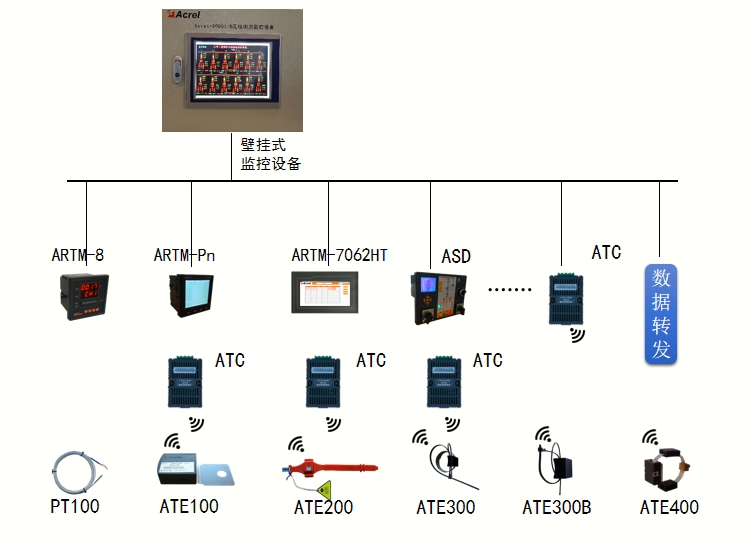

图1 壁挂式无线测温监控系统

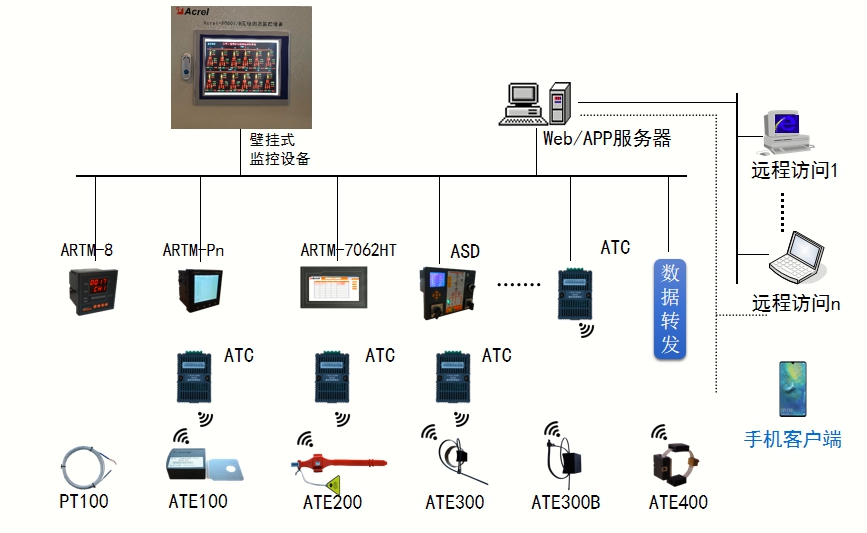

图2 壁挂式无线测温监控系统Web/APP版
系统功能

放大查看

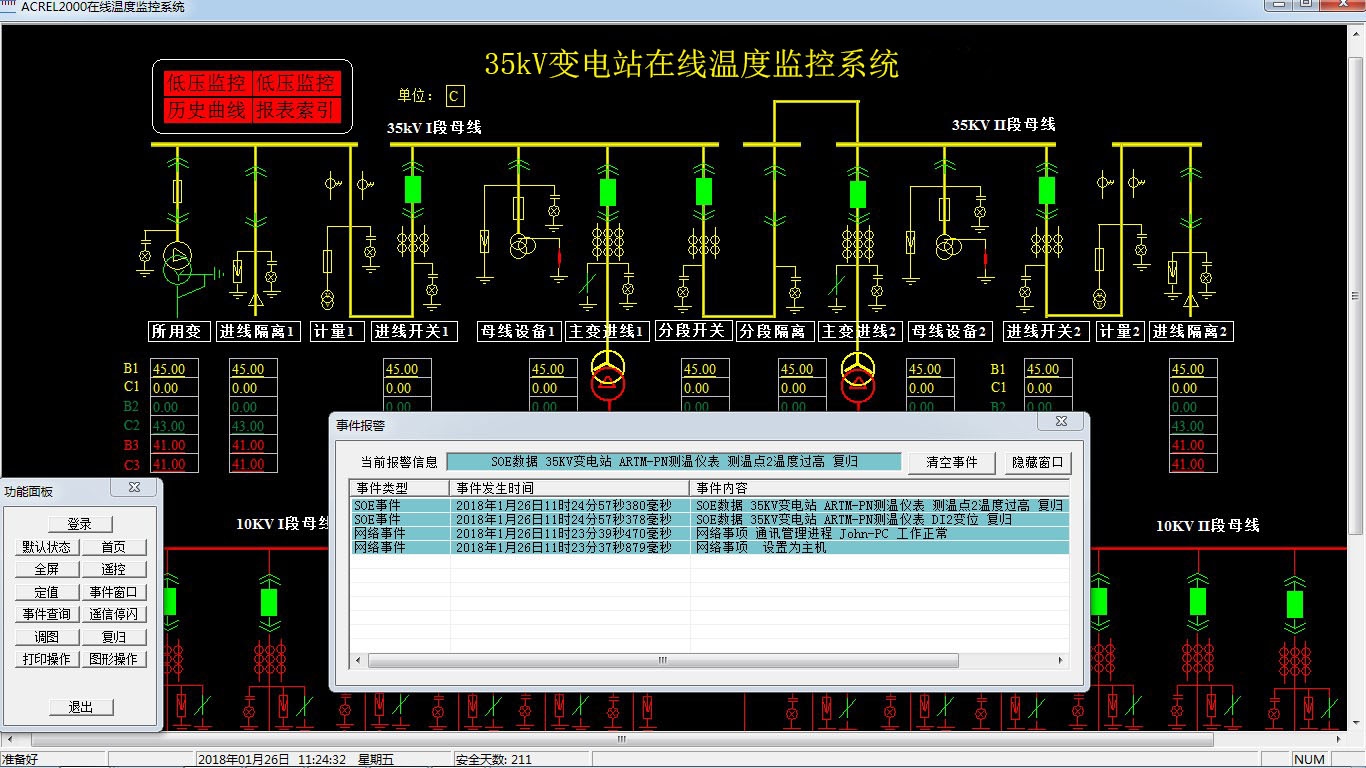

实时监测

放大查看

温度查询

放大查看

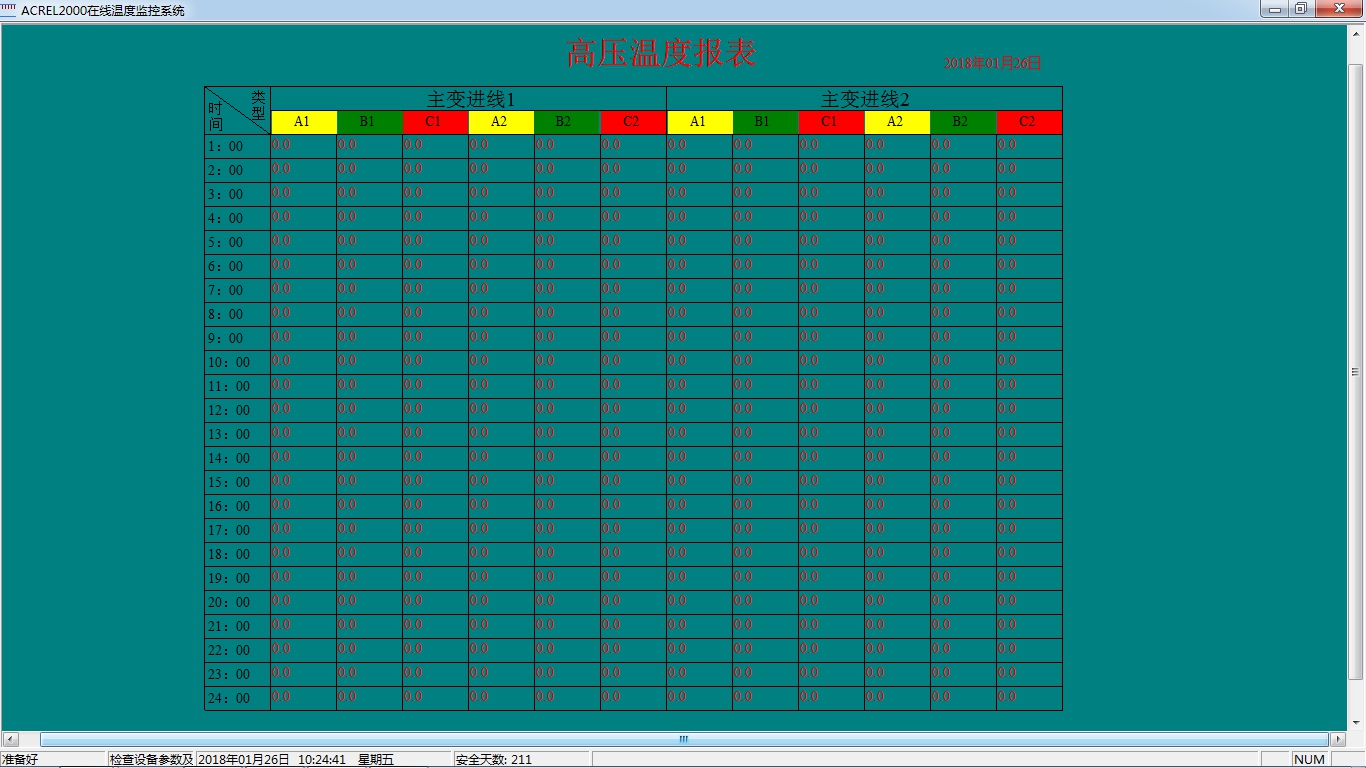

运行报表

放大查看

实时报警

放大查看

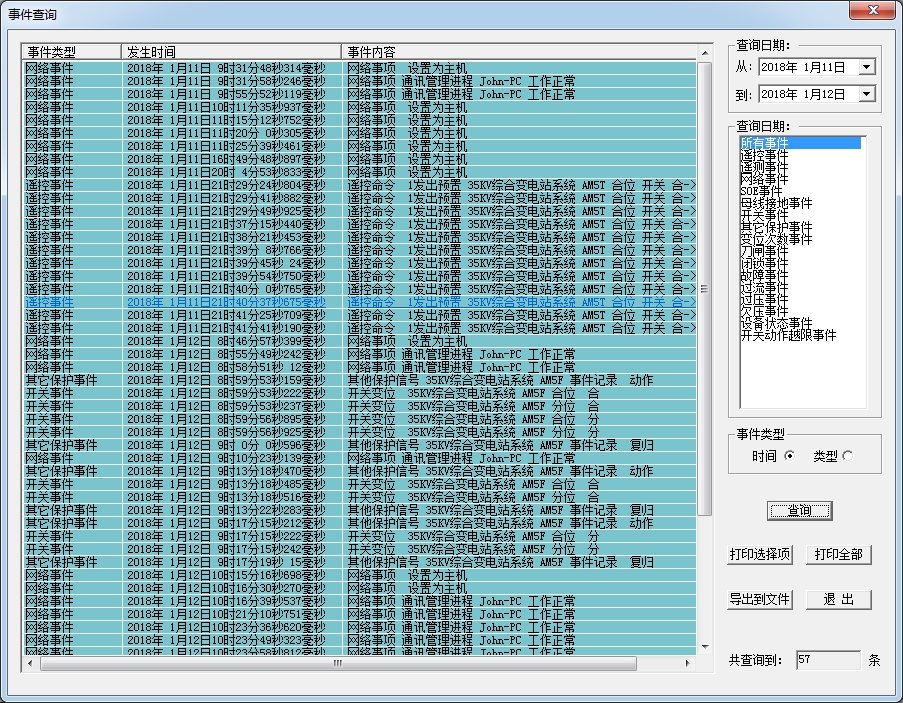

历史事件查询

放大查看

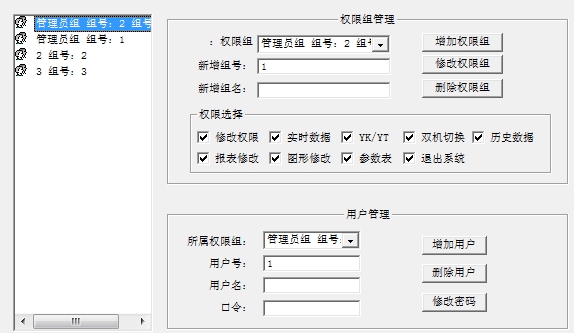

用户权限管理

放大查看

定值设置

放大查看

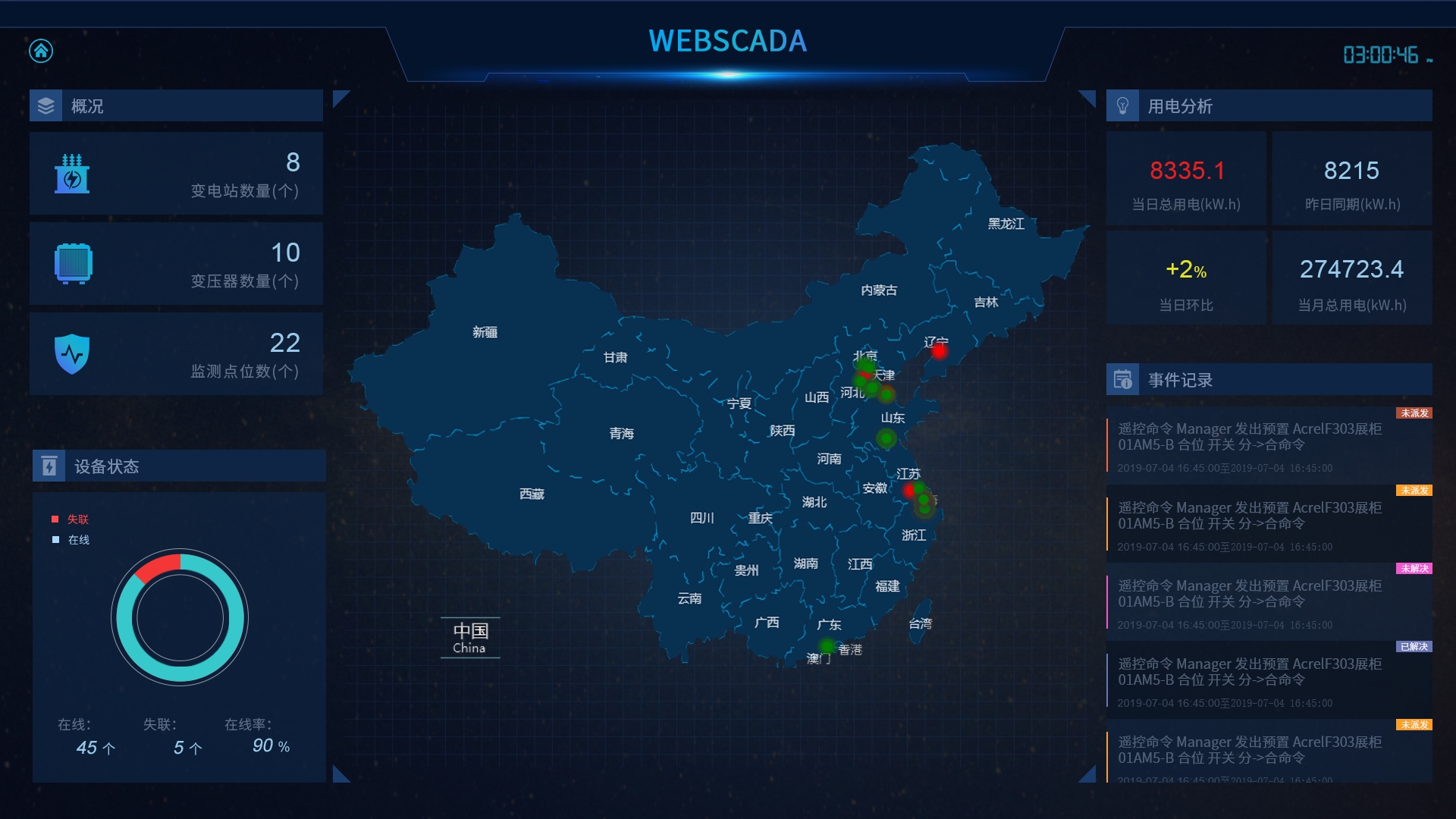

WEB(可选)

放大查看

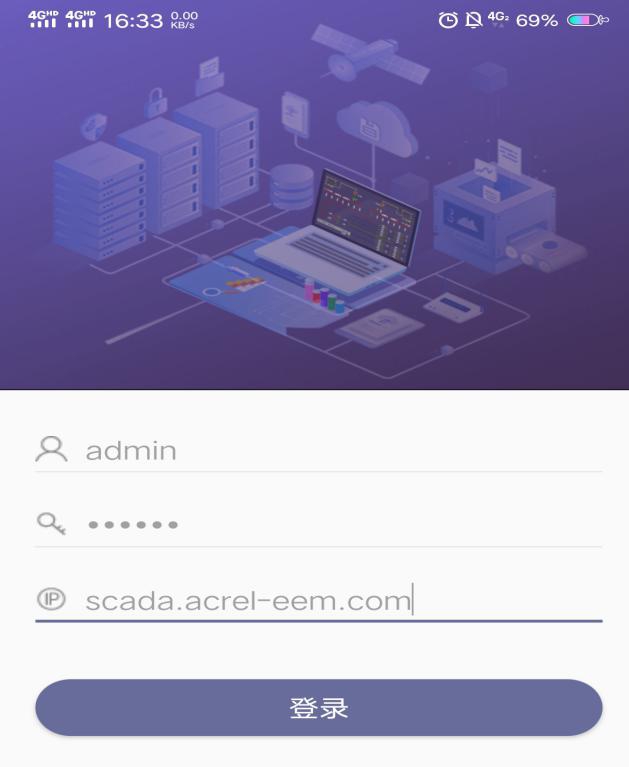

手机APP(可选)

设备选型
Acrel-2000T/B无线测温监控设备主要是对测温点进行实时监测、将温度数据形成温度曲线、实时事件告警等功能,同时该装置还支持数据转发功能,可并入其他系统。
主要技术指标:
1) 工作电源:DC 24V(±10%);
2) 功耗:10W。
3) 工作环境:温度-10℃~+55℃;相对湿度≤95%;海拔≤3000m;
4) 通讯接口:6路RS485通信;
5) 通信协议:Modbus-RTU、Modbus-TCP、101规约、103规约;

配置清单分为两部分:
  1. 现场设备推荐配置清单(必选):

序号 名称 型号、规格 单位 数量 备注
1 无线测温监控系统软件 Acrel-2000T   安科瑞
2 无线测温装置     安科瑞
3 无线测温传感器     安科瑞
4 壁挂式无线测温监控设备     安科瑞
5 短信猫     可选
注:无线测温传感器型号数量按客户需求选择。

触摸屏参数:
硬件:内存4G,硬盘128G,以太网口。
显示器:12寸,分辨率800*600。
操作系统:Windows 7 。
数据库系统:Microsoft SQL Server 2008 R2。
I/O接口:GLAN×2、USB×5、COM×6。

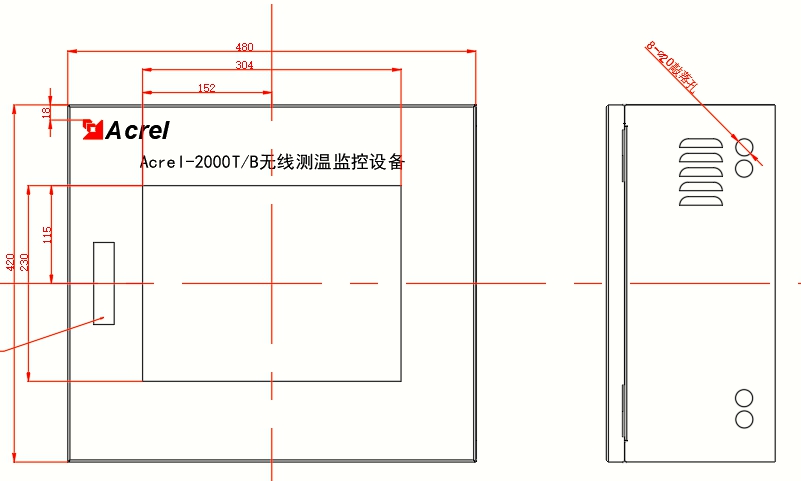

壁挂式无线测温监控设备尺寸:
柜体尺寸:420(L)*480(W)*200(H)mm。

2.Web平台/APP服务器(可选):
建议按照我方推荐配置购买,或者客户自己租用阿里云资源。
推荐硬件配置清单:(如申请阿里云,可忽略)

序号 名称 型号、规格 单位 数量 备注
1 数据服务器 Dell R730 CPU:E5-2620 内存:32G  硬盘容量:4*1.2T(SAS 1万转 2.5英寸小盘) RAID5 1 供参考
2 WEB/APP服务器 Dell R730 CPU:E5-2603 内存:16G 硬盘容量:3*300G(SAS 1万转 2.5英寸小盘) RAID5 1 供参考
3 操作系统 Windows Server 2012 R2 2 供参考
4 数据库 MySQL 1 供参考
5 网络交换机 华为(HUAWEI)S1728GWR-4P-AC,24口千兆交换机 1 供参考

为您提供能效管理和用电安全的系统解决方案,如有需求请拨打我们的服务热线:187-0211-2087
