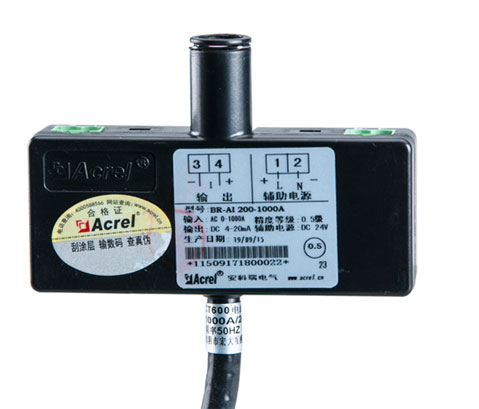

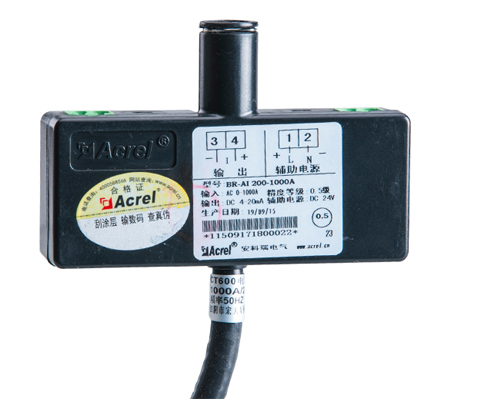

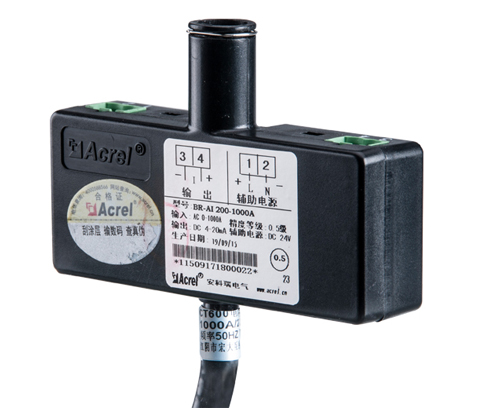

BR系列罗氏线圈电流变送器
功能：
BR系列产品应用电磁感应原理，对电网中的交流大电流进行实时测量，采用真有效值和线性补偿技术，将其隔离变换为标准的直流信号输出。
应用范围：
适用于冶金、电镀、焊接等领域。
|
技术参数 |
指标 |
|
|
输入信号 |
AC200A～20kA |
|
|
输出 |
标称值 |
DC4-20mA |
|
负载电阻 |
≤500Ω |
|
|
输出纹波 |
输出纹波峰峰值 ≤ 100mV |
|
|
工作电源 |
DC24V 允许范围21.6 V～26.4V |
|
|
功耗 |
≤0.5W |
|
|
准确级 |
0.5级 |
|
|
温度漂移系数 |
≤200ppm |
|
|
响应时间 |
≤500mS |
|
|
安装方式 |
支架固定 |
|
|

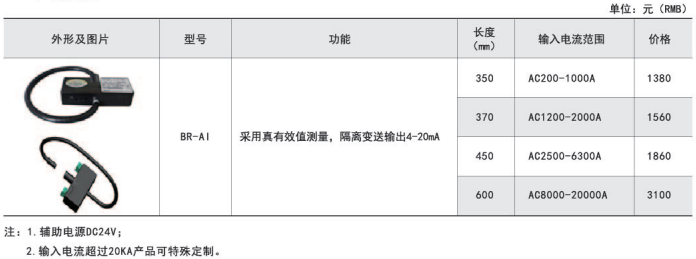

型号 |
功能 |

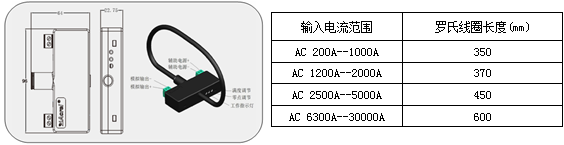

长度（mm） |
输入电流范围 |
|
BR-AI |
采用真有效值测量， 隔离变送输出4-20mA |
350 |
AC200-1000A |
|
370 |
AC1200-2000A |
||
|
450 |
AC2500-6300A |
||
|
600 |
AC8000-20000A |
注：可根据顾客需要另行定制。
