ARTM系列电气接点在线测温装置

功能:

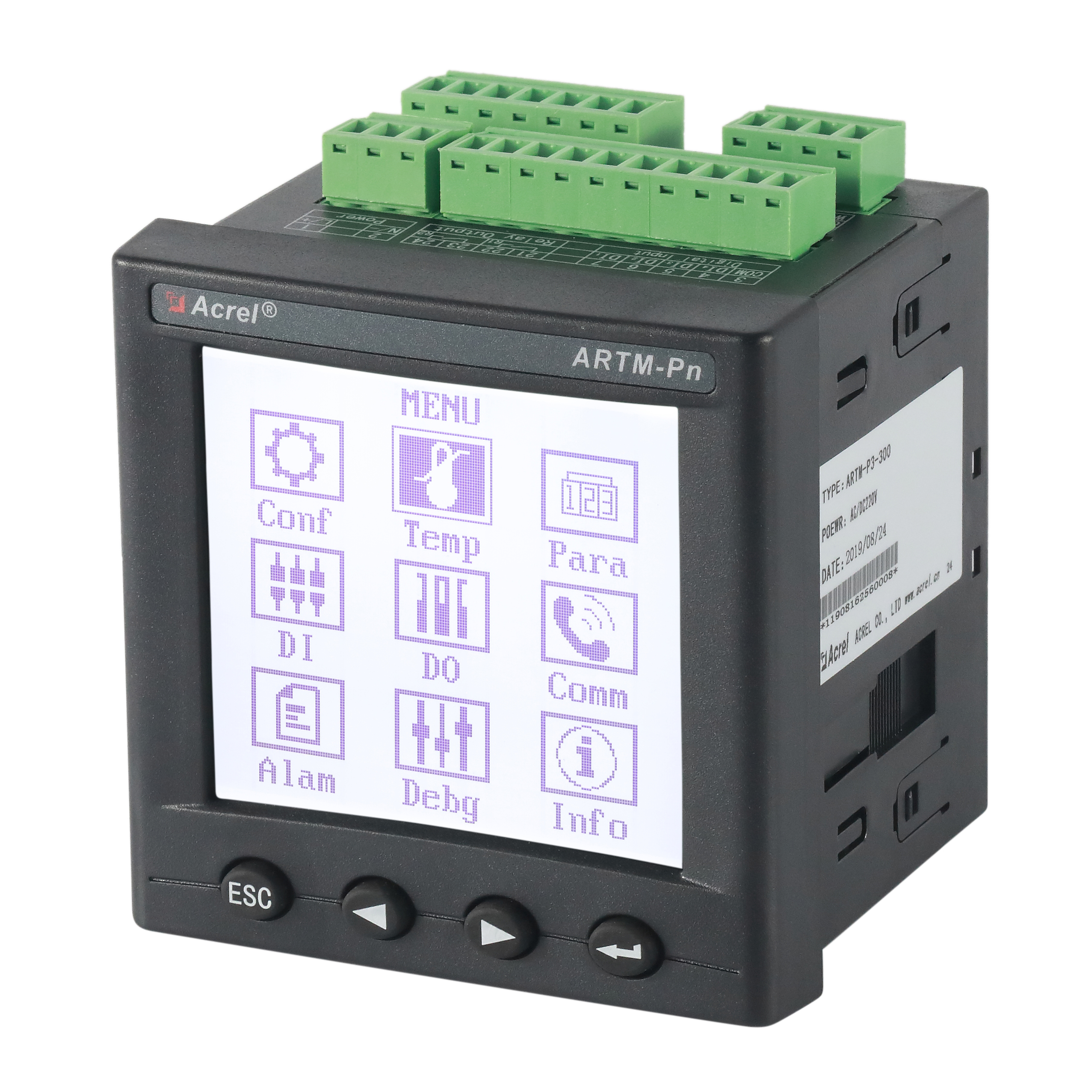

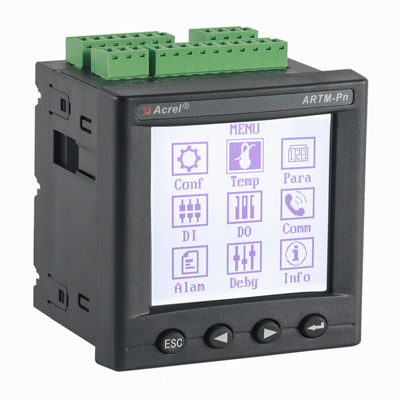

ARTM-Pn无线测温装置:ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内,每台装置可以接收18个传感器的数据,传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口,可将采集到的温度数据上传到监控中心。
ARTM8温度巡检仪:ARTM系列温度巡检测控仪适用于一路或多路温度的测量和控制,主要应用于火电厂、水电站等场合的温度巡检测量及控制。测量8通道Pt100温度,也可以屏蔽其中任意通道。每一通道温度测量对应2段报警,继电器输出可以任意设置报警方向及报警值。
无线测温集中采集触摸屏:无线测温触摸屏可以嵌入式安装在高压柜、低压抽屉柜内,每台装置可以接收240个传感器的数据,可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口,可将采集到的温度数据上传到监控中心。

应用范围:
适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

订货范例:
技术要求:1面高压柜内断路器触头6点、母排3点无源无线测温
辅助电源:AC/DC 220V
显示方式:单独无线温度显示
综上所述,确定型号为:无线测温装置:ARTM-P9-300,1台;无线测温传感器:ATE300,9个
订货范例:
技术要求:10面高压柜内断路器触头6点、母排3点无线测温
无线传感器要求:电池供电、无线
显示方式:集中无线温度显示
综上所述,确定型号为:无线测温集中触摸屏:AARTM-7062HT-4(HI),1台;无线测温传感器:ATE200,90个;无线测温收发器:ATC200,10个
订货范例:
技术要求:10面高压柜内断路器触头6点、母排3点无线测温
无线传感器要求:无源无线
显示方式:集中无线温度显示
综上所述,确定型号为:无线测温集中触摸屏:ARTM-7062HT-4(HI),1台;无线测温传感器:ATE300,90个;无线测温收发器:ATC400,1个;电源模块:ARTM-KDYA-DG30-24K,1个。

外形尺寸

安装示意

现场安装图
测温传感器

a.电池供电型无线温度传感器

安装于断路器触头、母排、电缆搭接点等发热部位,采集温度量并通过无线方式传输的传感器。

b. CT感应取电无线温度传感器

安装于断路器触头、母排、电缆搭接点等大电流处,采集温度量并通过无线方式传输的传感器。

c. 复合型无线传感器ACE100

d. PT100/NTC

e. AHE100

采集/显示终端

a.接收单元

b.显示单元

注: 1、ATE200表带延长线300mm,5元/根,型号为BD-6。ATE400合 金片标配570mm,2根,若安装位置周长超过270mm时需要增订合金片,10/根, 型号为ATE400-1J85-1。

2、ARTM-Pn上收发器连接线标配4米,多出部分按4元/米,选配“-E”电参量测试功能,面价加500元/台。

3、ATP007/ATP010触摸屏 下单时备注“无线测温产品”。

4、ARTM8配合使用的PT100传感器建议客户自购。

5、ARTM-24面价为2000,若选配PT100或NTC单独下单;若选配1路温湿度,则单独下单温湿度传感器WH-3和温湿度传感器连接线ARTM-INC0703K-4M (标配4m),面价分别是120元和80元。

6、选配LoRA面价200元。

无线测量设备

注6: Acrel-2000T/A下单型号为Acrel-2000T/A-600C-2ZJ,标配一个ATC600-C。
