新建5G基站配电解决方案
新建5G基站配电解决方案
新建5G基站配电解决方案交流监测

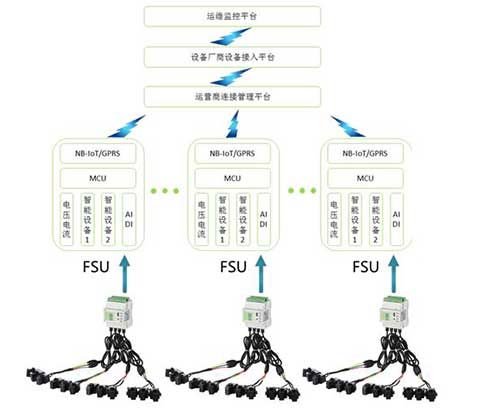

组网图
新建5G基站配电解决方案直流监测
组网图

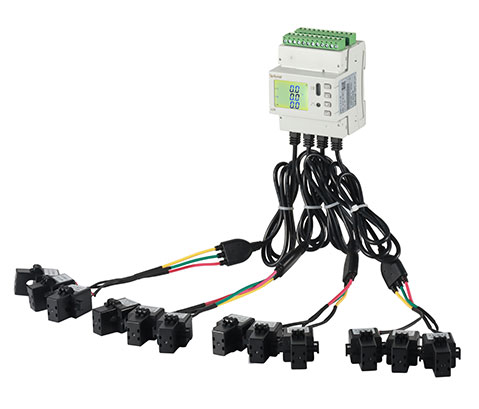

| 仪表 | DTSD1352-xSyD | 1 | 检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值统计、RS485通讯、LCD显示等。 | DTSD1352-xSyD（x、y为回路数） | |
| xS：x个三相回路，需配置三相互感器 | |||||
| yD：y个单相回路，需配置单相互感器 | |||||
| 通讯协议符合YD/T1363相关要求 | |||||
| 互感器 | 三相 | AKH-0.66/Z-15Y | x | 三个互感器为一整体，测量三相回路电流 | 三相回路采用三相互感器时 |
| 互感器 | 额定电流100A，孔径：φ15 | ||||
| 单相 | AKH-0.66/W-20Y | y | 单个互感器，测量单相回路电流 | 单相回路采用单相互感器时 | |
| 互感器 | 额定电流250A，孔径：φ20 | ||||
| 单相 | AKH-0.66/W-20Y | 3x+y | 单个互感器，测量单相回路电流 | 所有回路均采用单相互感器时 | |
| 互感器 | 额定电流250A，孔径：φ20 | 如配置了AKH-0.66/Z-15Y，则不配置该项 | |||
| 配置方案 | 数量 | 实现功能 | 备注 | |
| 仪表 | AMC16-DETT | 1 | 检测6个直流回路的分路电压、电流、功率、电能、复费率电能、以及总功率总电能、RS485通讯、LED状态指示灯，具备市电检测、±12V霍尔传感器供电输出等功能。 | 电流回路需要接入0-5V的霍尔传感器 |
| -48V DC供电（-48~-60VDC） | ||||
| 通讯协议符合YD/T1363相关要求 | ||||
| 霍尔传感器 | AHKC-EKA 50A/5V | x | 额定电流50A/5V，孔径：φ20 | 通常用于分回路计量，数量不超过6个 |
| AHKC-EKB 100A/5V | x | 额定电流100A/5V，孔径：φ40 | 通常用于分回路计量，数量不超过6个 | |
| AHKC-K 200A/5V | x | 额定电流200A/5V，孔径：64*16mm | 通常用于总回路计量，数量不超过6个 | |
