WHD系列温湿度控制器

功能：

WHD系列温湿度控制器运用传感器检测柜内的温度与湿度值，并通过控制外接的风扇与加热器对温度与湿度值进行调节，可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

应用范围：

中高压开关柜、端子箱、环网柜、箱变

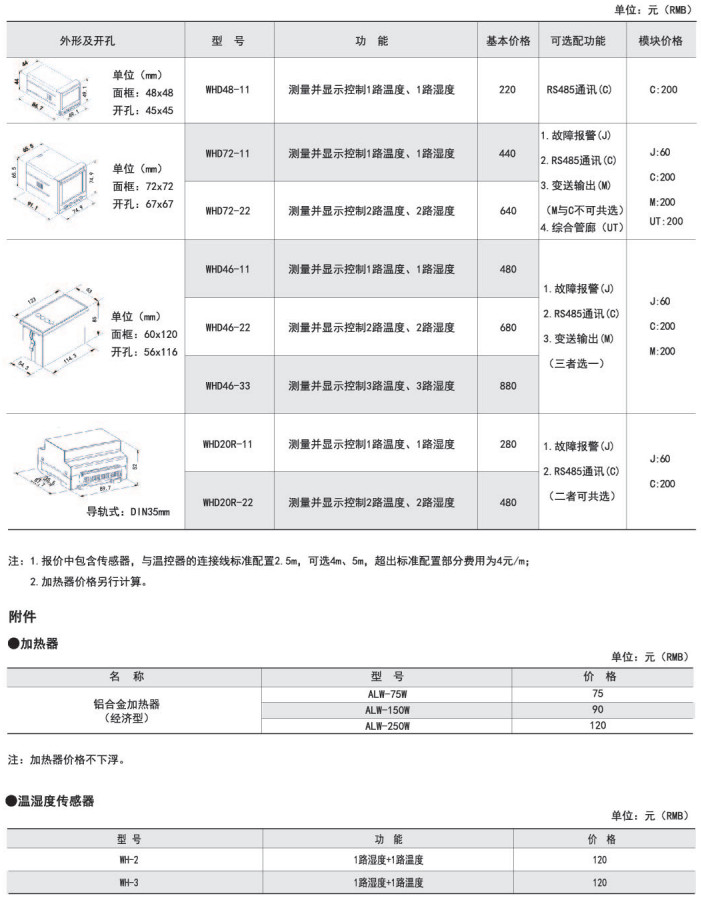

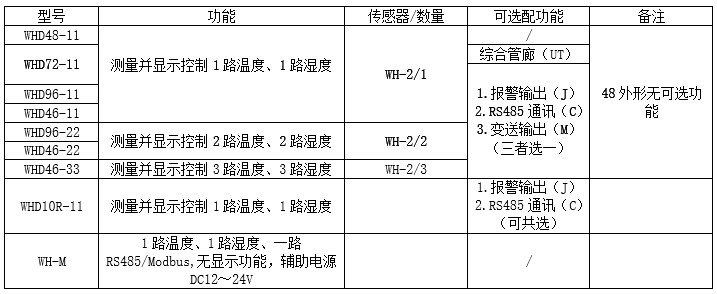

订货范例：

具体型号：WHD46-22

技术要求：湿度≧85%RH加热除湿，≦80%停止；温度≧40℃鼓风降温，≦5℃加热升温。

通讯协议：无

辅助电源：AC/DC220V

WHD系列智能型温湿度控制器

技术参数			指标
测量范围			温度:-40.0℃~+99.9℃ 湿度: 20%RH~90%RH
精度			温度：±1℃ 湿度：±5%RH
变送输出			DC4-20mA或DC0-20mA
控制参数设定范围		加热升温	-40.0℃~+40.0℃
		鼓风降温	0.0℃~+100.0℃
		湿度控制	20%RH~90%RH
输出触点容量			5A/AC250V（无源接点）
通讯			RS485，Modbus-RTU协议
工频耐压			电源与外壳可触及金属件/电源与其它端子组2kV/1min(ACRMS)
绝缘电阻			≥100MΩ
辅助电源	电压		AC 85~265V DC 100~350V
	功耗		基本功耗(≤0.8VA)+继电器功耗(每路≤0.7VA)
平均无故障工作时间			≥50000小时
工作环境	温度		-10℃~+55℃
	湿度		≤95%RH，不结露，无腐蚀性气体
	海拔		≤2500米

WHD系列智能型温湿度控制器

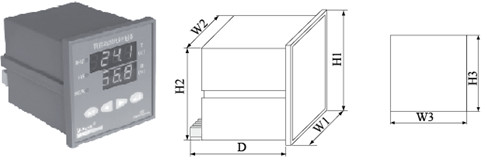

WHD48/72/96智能型温湿度控制器

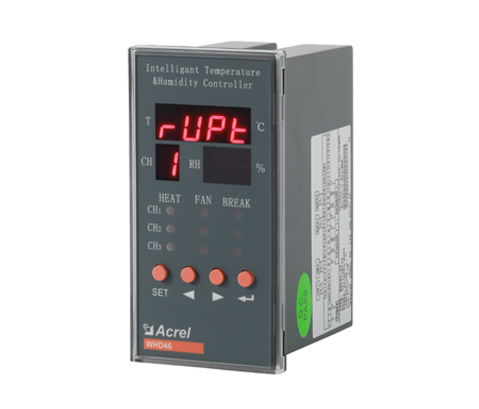

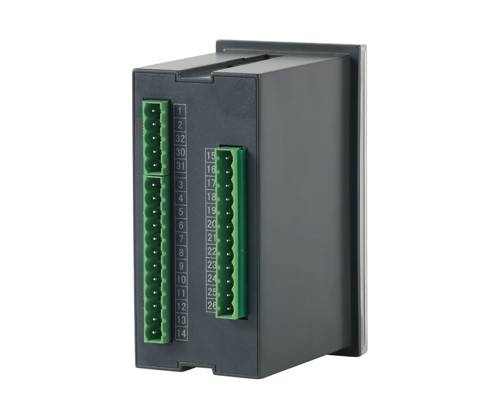

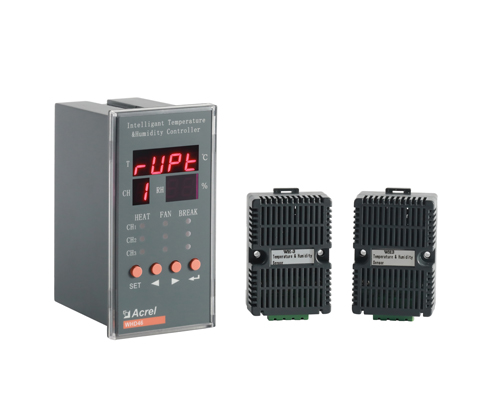

WHD46智能型温湿度控制器
