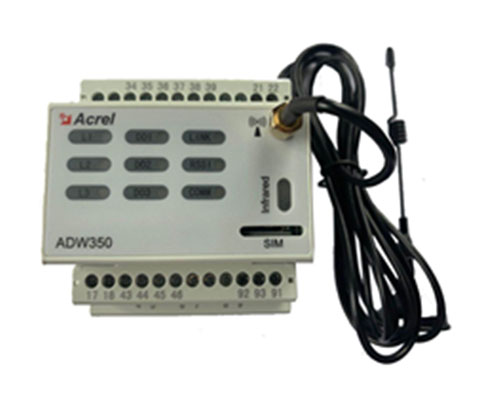

ADW350无线计量仪表
ADW350无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、2G、NB、4G等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
| 电压输入 | 交流额定电压 | AC：3×57.7/100V，3×220/380V，3×380/660V，3×100V 3×380V，3×660V |
| 参比频率 | AC：50Hz | |
| 直流额定电压 | DC：48V | |
| 功耗 | 每相<0.5VA | |
| 电流输入 | 交流输入电流 | AC：3×20(100)A |
| 直流输入电流 | DC：50A，100A | |
| 功耗 | 每相<1VA | |
| 辅助电源 | 交流供电 | AC 85~265V |
| 直流供电 | DC 48V±20% | |
| 功耗 | <5W | |
| 测量性能 | 电参量测量 | 0.5级 |
| 有功电能精度 | 1级 | |
| -40℃~100℃ | 温度测量范围 | |
| 温度精度 | ±2℃ | |
| 开关量输出 | 触点容量 | 5A，AC250V/DC30V |
| 脉冲 | 脉冲宽度 | 80±20ms |
| 脉冲常数 | AC：400imp/kWh DC：1600imp/kWh | |
| 通信 | 无线 | 2G；NB；4G |
| 红外通讯 | 波特率固定为1200 | |
| 接口 | RS485(A、B) | |
| 介质 | 屏蔽双绞线 | |
| 协议 | MODBUS-RTU、DL/T 645-07 |
场景一： 3路单相交流或1路三相交流
1、组网图
2、配置方案
| 配置方案 | 数量 | 实现功能 | 备注 | |
| 仪表 | ADW350WA | 1 | 检测3路单相回路或者1路三相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 | 3路开关量输出（选配K） |
| 2路测温（选配T） | ||||
| RS485（选配C） | ||||
| GPRS无线通讯（选配2G） | ||||
| NB-IOT无线通讯（选配NB） | ||||
| 4G无线传输（选配4G） | ||||
| 其中2G、NB、4G三选一 | ||||
| 互感器 | AKH-0.66/W-9N | 3 | 单个互感器，测量单相回路电流 | 电流规格为50A时 |
| 额定电流50A，孔径：φ9 | ||||
| AKH-0.66/W-12N | 3 | 单个互感器，测量单相回路电流 | 电流规格为100A时 | |
| 额定电流100A，孔径：φ20 | ||||
场景二：3路单相直流
1、组网图
2、配置方案
| 配置方案 | 数量 | 实现功能 | 备注 | |
| 仪表 | ADW350WD | 1 | 检测3路单相回路的电压、电流、有功功率、有功电能、复费率电能、电能冻结、RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 | 3路开关量输出（选配K） |
| 2路测温（选配T） | ||||
| RS485（选配C） | ||||
| GPRS无线通讯（选配2G） | ||||
| NB-IOT无线通讯（选配NB） | ||||
| 4G无线传输（选配4G） | ||||
| 其中2G、NB、4G三选一 | ||||
| 霍尔传感器 | AHKC-BS | 3 | 测量单相回路电流 | 供电：DC±15V（允许波动±20%） |
| 100A/5V，孔径：10.5*20.5 | ||||
ADW350无线计量仪表命名规则
ADW350无线计量仪表命名规则
