电动机保护器

功能:
该系列低压电动机保护器,具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元,具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。

应用范围:
可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。

订货范例:
具体型号:ARD3T K1 A25/C+60L
技术要求:电动机功率5.5KW;DI为无源节点,控制DO工作电压为220V;液晶显示。
通讯协议:双路RS485接口 Modbus/RTU协议
辅助电源:AC/DC220V
数字式电动机保护器

技术参数

技术指标

ARD2(L)

ARD2F

ARD3

辅助电源

电压

AC85V~265V/DC100V~350V

功耗

≤7VA

≤15VA

额定工作电压

AC380V/AC660V,50Hz/60Hz

额定工作电流

1A(0.1~9999)

5A(0.1~9999)

1.6A(0.4A~1.6A)

6.3A(1.6A~6.3A)

25A(6.3A~25A)

100A(25A~100A)

250A(63A~250A)

800A(250A~800A)

继电器输出触点容量

AC250V/ 3A;DC30V/ 3A

AC250V/ 6A

开关量输入

2路

9路

环境

工作温度:-10ºC~55ºC

贮存温度:-20ºC~65ºC

相对湿度:5﹪~95﹪不结露

海拔高度:≤ 2000m

污染等级

2

防护等级

IP20

主体IP20显示单元IP45

安装类别

III级


模块式电动机保护器

技术参数

技术指标

ARD3T辅助电源

AC/DC 110 / 220V或AC 380V,功耗≤15VA

电机额定工作电压

AC 380V / 660V,50Hz / 60Hz

电动机额定工作电流

1.6(0.40A-2.00A)

使用测量模块测量

6.3(1.6A-6.3A)

25(6.3A-25A)

100(25A-100A)

250(63A-250A)

采用外置电流互感器 + 测量模块

800(250A-800A)

漏电

50mA-1A

采用测量模块 + 漏电流互感器

3A-30A

继电器输出触点容量

阻性负载

AC250V、6A;DC24V、6A

感性负载

AC250V、2A;DC24V、2A

主体开关量输入、输出

4DI、4DO,DI可以为干节点或湿节点

开关量模块

4DI、3DO,DI可以为干节点或湿节点

温度模块

外接传感器类型:PT100、PT1000、Cu50、PTC、NTC

传感器路数:3路

传感器对应测量范围:

PT100/PT1000:-50°C~+500°C

Cu50:-50°C~+150°C

PTC/NTC:100Ω~30kΩ

模拟量模块

可实现:2路4~20mA输入测量,2路4~20mA变送输出

4~20mA输入测量精度±0.5%

4~20mA输出最大带载能力为≤500Ω

主体通讯

RS485:Modbus-RTU

通讯模块

RS485:双Modbus-RTU、Profibus

环境

工作温度

-10ºC~55ºC

贮存温度

-25ºC~65ºC

相对湿度

≤95﹪不结露,无腐蚀性气体

海拔

≤2000m

污染等级

3级

防护等级

主体IP20,分体显示模块IP45(安装在柜体上)

安装类别

III级

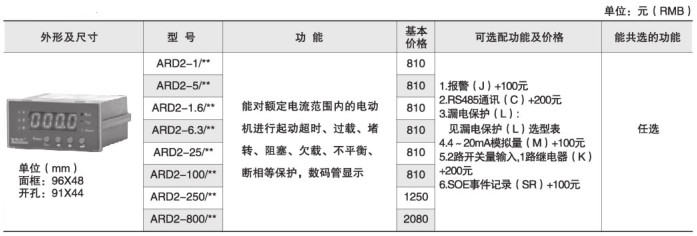

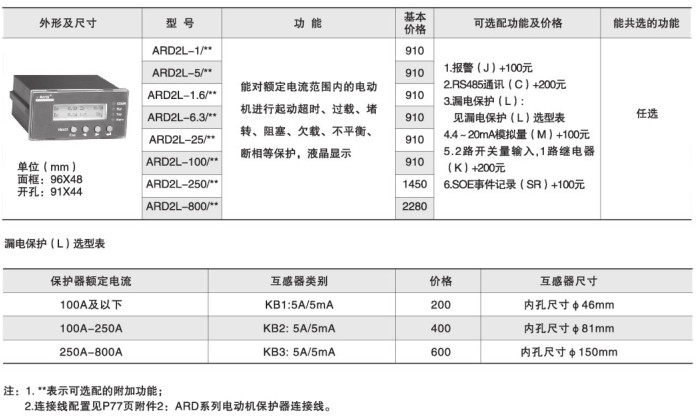

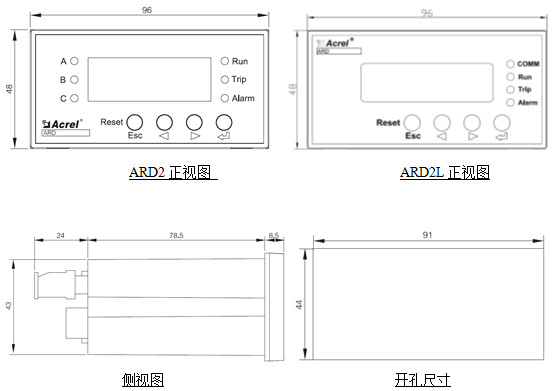

● ARD2(L)电动机保护器

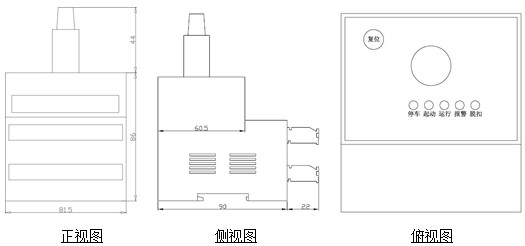

◆ 主体模块

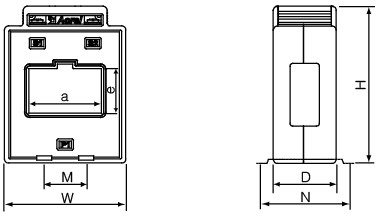

◆ 互感器

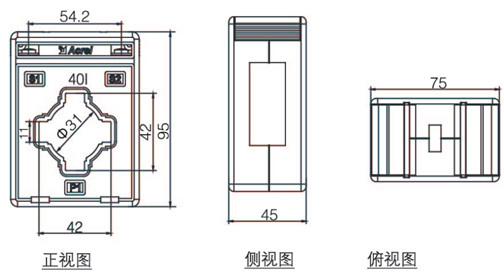

0.1A~100A互感器

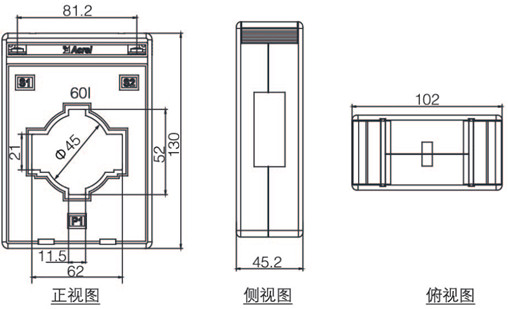

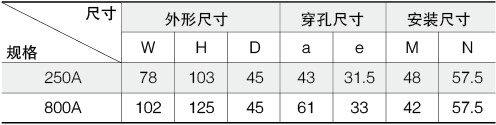

63A~250A互感器
250A~800A互感器

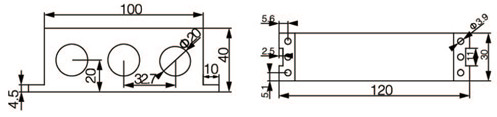

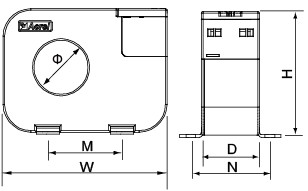

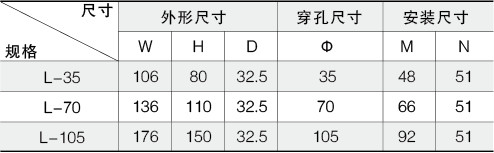

100A以下漏电流互感器
100A以上漏电流互感器

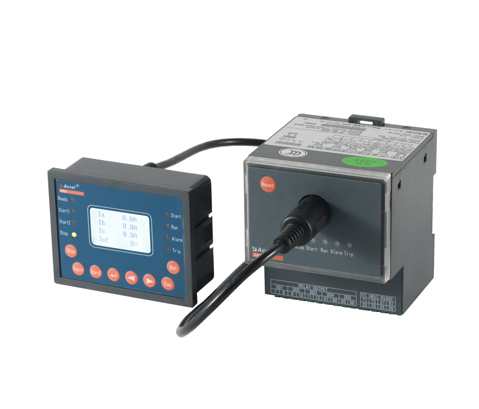

c ARD2F、ARD3电动机保护器
◆ 主体模块

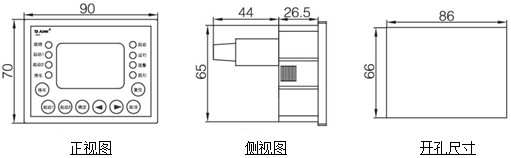

◆ 显示单元

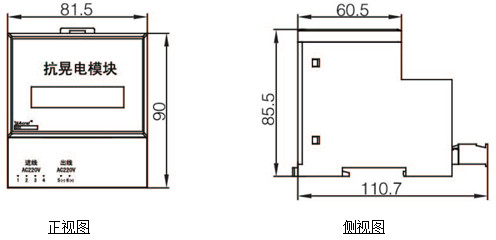

◆ 抗晃电模块

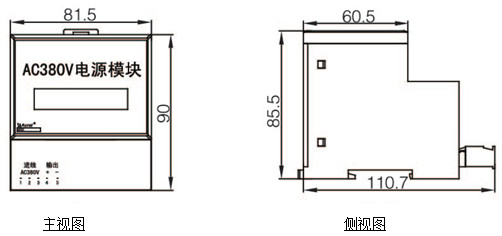

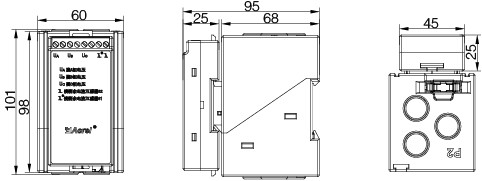

◆ AC380V电源模块

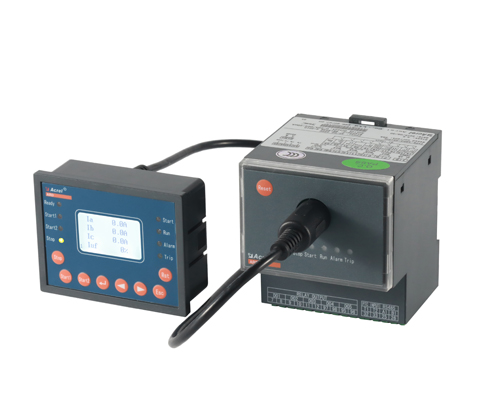

● ARD3T电动机保护器

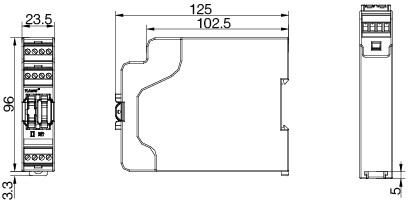

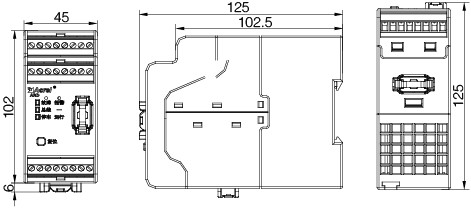

◆ 主体模块
◆ 测量模块
电流测量模块
电流+电压测量模块
◆ 温度、模拟量、开关量模块

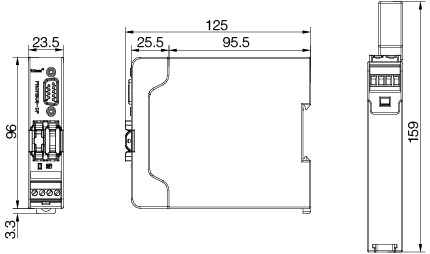

◆ 通讯模块

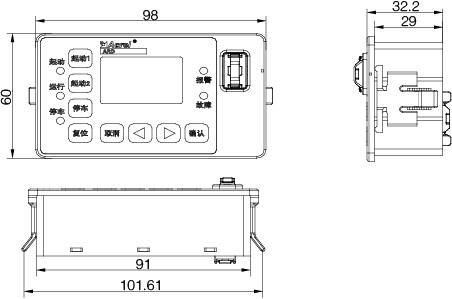

◆ 显示模块
◆ 外置电流互感器
◆ 漏电流互感器

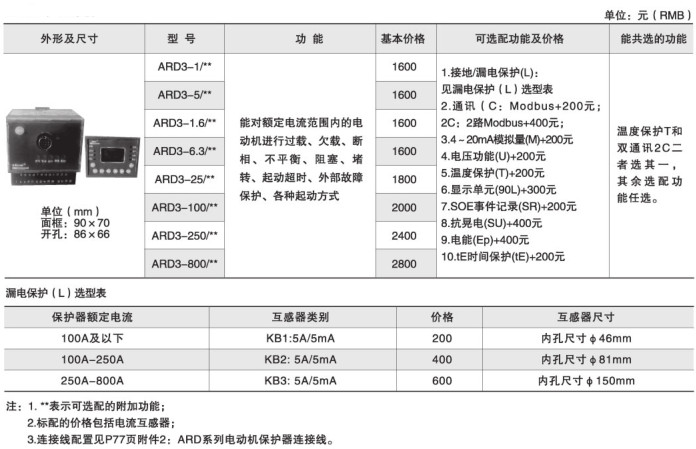

●ARD系列智能电动机保护器

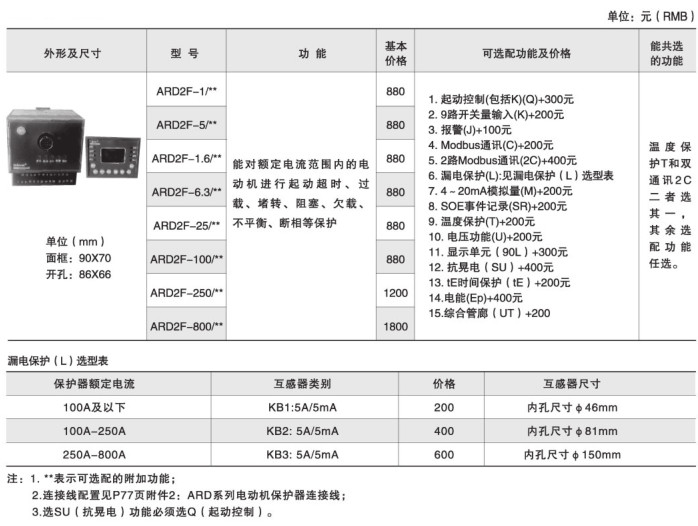

●ARD2F系列智能电动机保护器
●ARD3系列智能电动机保护器

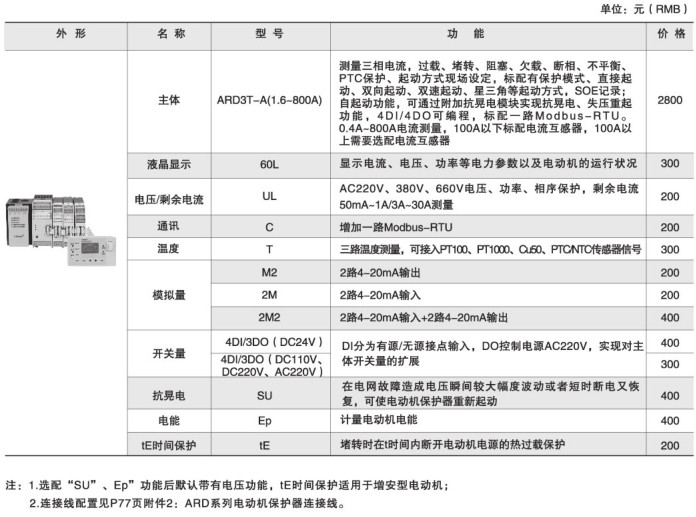

●ARD3T系列智能电动机保护器
