Acrel-BUS智能照明系统

Acrel-BUS智能照明控制系统从功能上可以分为驱动器、传感器和系统元件。各个元件通过专用Acrel-BUS总线以树形、星形或线形的拓扑结构灵活组网。驱动器负责接收和处理传感器传送的信号,并执行相应的操作,如开/ 关灯、调节灯的亮度。传感器负责根据现场手动操作,或探测光线、温度等的变化,向驱动器发出相应的控制信号。系统元件主要负责搭建系统平台,如系统电源、线路耦合器、传输介质等。

● 驱动器
开关驱动器
设备供电 21—30V DC     12mA(max)
功耗 <360mW
输出参数 负载电压   110—250V AC   50/60Hz
负载电流       16A
每路功率损耗   1.5W
温度范围 正常运行        -5--45℃
储存温度        -25--55℃
运输温度        -25--75℃
安装方式 标准35mm轨道安装
0-10V调光驱动器
设备供电 21—30V DC     12mA(max)
功耗 <360mW
输出参数 负载电压:110—250V AC   50/60Hz
负载电流:       16A
0-10V DC调光信号
温度范围 正常运行        -5--45℃
储存温度        -25--55℃
运输温度        -25--75℃
安装方式 标准35mm轨道安装
● 传感器
人体感应及光照度二合一传感器
设备供电 21—30V DC  12mA(max)
功率 <360mW
感应参数 人体感应距离5-7m
光照度感应0-65535lux
温度范围 正常运行        -5--45℃
储存温度        -25--55℃
运输温度        -25--75℃
安装方式 嵌入式吸顶安装
设备供电 21—30V DC  12mA(max)
智能面板
设备供电 21—30V DC  12mA(max)
功耗 <360mW
输入参数 按键输入
温度范围 正常运行        -5--45℃
储存温度        -25--55℃
运输温度        -25--75℃
安装方式 标准86盒安装
设备供电 21—30V DC  12mA(max)
功耗 <360mW
干接点输入模块

设备供电电压 21—30V DC  12mA(max)
功率 <360mW
输入类型 外接干接点信号
温度范围 正常运行        -5--45℃
储存温度        -25--55℃
运输温度        -25--75℃
安装方式 标准35mm轨道安装
设备供电电压 21—30V DC  12mA(max)
功率 <360mW
● 系统元件
总线电源
输入参数 85~265V AC      50/60Hz
输出参数 输出电压        30V DC
输出电流         640mA
短路电流         1.3A
温度范围 正常运行        -5--45℃
储存温度        -25--55℃
运输温度        -25--75℃
安装方式 标准35mm轨道安装
输入参数 85~265V AC      50/60Hz

● 驱动器

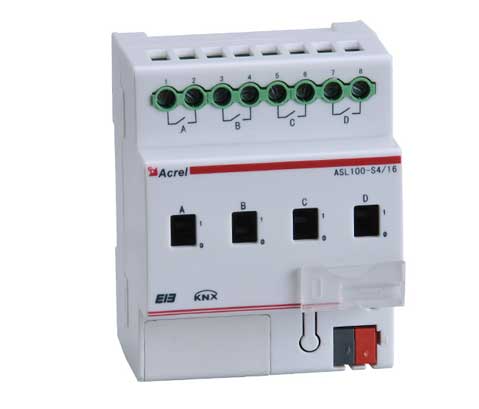

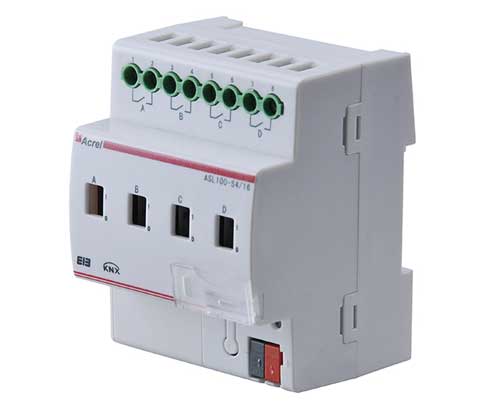

开关驱动器
产品型号 回路数 模块宽度(B)mm 单回路额定容量
ASL100-S4/16 4 72 16A
ASL100-S8/16 8 144 16A
ASL100-S12/16 12 216 16A
0-10V调光驱动器
产品型号 回路数 模块宽度(B)mm 单回路额定容量
ASL100-SD2/16 2 72 16A
ASL100-SD4/16 4 144 16A
● 传感器
人体感应及光照度二合一传感器
产品名称 功能描述
ASL100-T2/BM 2通道,分别探测光照度和人体感应。吸顶安装。
智能面板
产品型号 按键数 模块尺寸
ASL100-F4/8 8 86盒
ASL100-F2/4 4 86盒
ASL100-F1/2 2 86盒
干接点输入模块
产品型号 模块宽度(B)mm 回路数
ASL100-DI4/20 36 4
● 系统元件
总线电源
输入参数 85~265V AC      50/60Hz
输出参数 输出电压        30V DC
输出电流         640mA
短路电流         1.3A
温度范围 正常运行        -5--45℃
储存温度        -25--55℃
运输温度        -25--75℃
安装方式 标准35mm轨道安装
