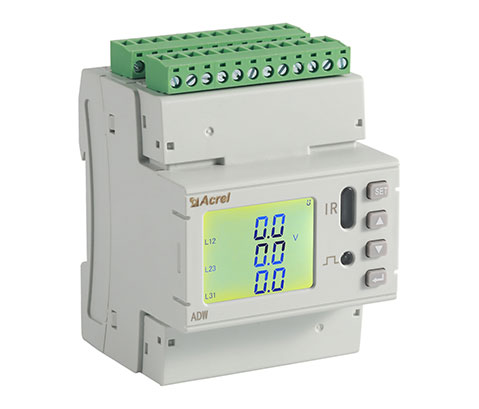

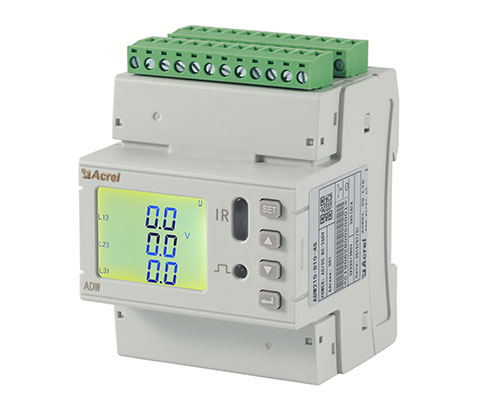

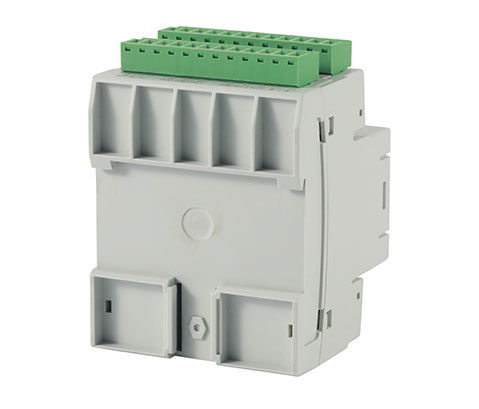

DTSD1352-xSyD基站交流监控仪表
DTSD1352 - 6S1D系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量，最多可同时接入六个三相回路、一个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
| 辅助电源 | AC/DC 85～265V；功耗≤10VA； | ||
| 输入信号 | 频率 | 45～65Hz； | |
| 电压 | 额定值：AC 3×220V/380V； | ||
| 过负荷：1.2 倍额定值（连续）；2 倍额定值/1 秒； | |||
| 功耗：≤ 0.5VA（每路）； | |||
| 电流 | 额定值：AC 250A、100A；（外置闭口互感器） | ||
| 过负荷：1.2 倍额定值（连续）；10倍额定值/1 秒; | |||
| 功耗：≤ 0.5VA（每路）； | |||
| 测量精度 |
频率0.05Hz、电压电流0.5级、有功电能1级、无功电能2级； 2～31次谐波精度：±1%； |
||
| 功能 | 脉冲输出 | 输出方式：集电极开路的光耦脉冲； | |
| 通讯 | RS485接口、Modbus-RTU协议；波特率1200～38400； | ||
| 开关量 | 输入 | 干接点输入，内置电源； | |
| 输出 |
输出方式：继电器常开触点输出； 触点容量：AC 250V/3A DC 30V/3A； |
||
其他技术参数
|
安全性 |
工频耐压 | >AC 2kV/1min； |
| 绝缘电阻 | 输入、输出端对机壳>100MΩ； | |
| 环境 |
工作温度：-20℃～+60℃； 储存温度：-40℃～+70℃； 相对湿度：≤95% 不结露； 海拔高度：≤2500m； |
|
| 电磁兼容 | 优于3级； | |
| 电压规格 | 仪表型号 | 电流规格 | 配套电流互感器 | 数量(套) |
| 3×220/380V | DTSD1352 - 6S1D | 3×250A | AKH-0.66/W-20Y 0.5级 | 1 |
| 3×100A | AKH-0.66/Z-15Y 0.5级 | 5 | ||
| 1×100A | AKH-0.66/W-12Y 0.5级 | 1 |

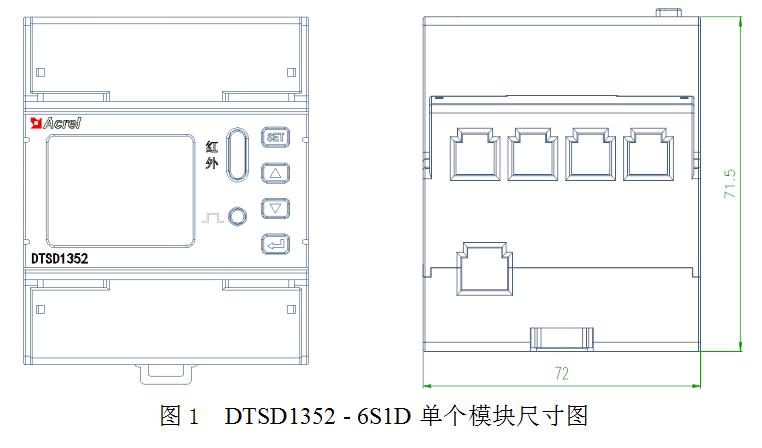

(1) DTSD1352 - 6S1D单模块尺寸图
DTSD1352 - 6S1D单个模块尺寸
DTSD1352 - 6S1D单个模块尺寸
| 外形尺寸（mm） | 导轨尺寸（mm） | 公差（mm） | ||||
| 长 | 宽 | 高 | 带端子长度 | |||
| 单个模块 | 87.8 | 72 | 71.5 | 97.7 | 35 | ±1 |

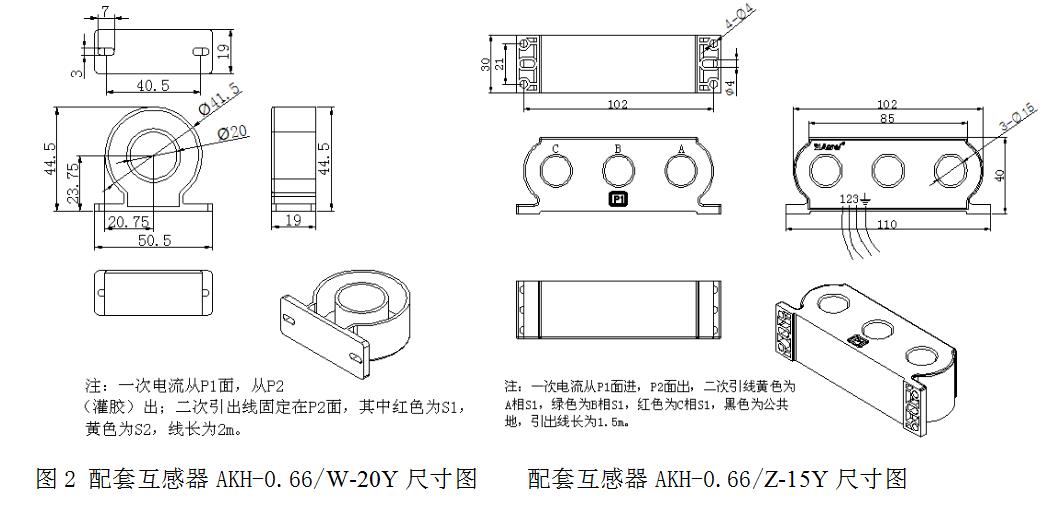

(2)配套互感器外形尺寸

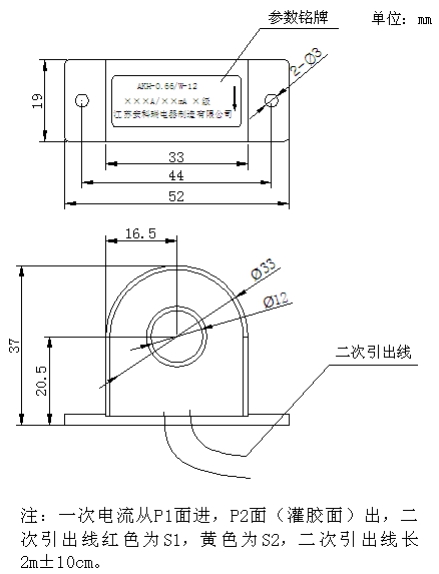

配套互感器AKH-0.66/W-12Y尺寸图
注：CH1-6回路的3个互感器共用同一条线束。
(1) DTSD1352 - 6S1D单模块尺寸图
DTSD1352 - 6S1D单个模块尺寸
DTSD1352 - 6S1D单个模块尺寸
| 外形尺寸（mm） | 导轨尺寸（mm） | 公差（mm） | ||||
| 长 | 宽 | 高 | 带端子长度 | |||
| 单个模块 | 87.8 | 72 | 71.5 | 97.7 | 35 | ±1 |
(2)配套互感器外形尺寸
配套互感器AKH-0.66/W-12Y尺寸图
注：CH1-6回路的3个互感器共用同一条线束。
