建筑能耗系统
功能：
Acrel-5000建筑能耗监测系统是用户端能源管理分析系统，在电能管理系统的基础上增加了对水、气、煤、油、热(冷)量等集中采集与分析，通过对用户端所有能耗进行细分和统计，以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况，便于找出高耗能点或不合理的耗能习惯，有效节约能源，为用户进一步节能改造或设备升级提供准确的数据支撑。
应用场所：
（1）办公建筑（商务办公、国家机关办公建筑等）；
（2）商业建筑（商场、金融机构建筑等）；
（3）旅游建筑（宾馆饭店、娱乐场所等）；
（4）科教文卫建筑（文化、教育、科研、医疗卫生、体育建筑等）；
（5）通信建筑（邮电、通信、广播、电视、数据中心等）；
（6）交通运输建筑（机场、车站、码头建筑等）。
Acrel-5000建筑能耗监测系统是用户端能源管理分析系统，在电能管理系统的基础上增加了对水、气、煤、油、热(冷)量等集中采集与分析，通过对用户端所有能耗进行细分和统计，以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况，便于找出高耗能点或不合理的耗能习惯，有效节约能源，为用户进一步节能改造或设备升级提供准确的数据支撑。
应用场所：
（1）办公建筑（商务办公、国家机关办公建筑等）；
（2）商业建筑（商场、金融机构建筑等）；
（3）旅游建筑（宾馆饭店、娱乐场所等）；
（4）科教文卫建筑（文化、教育、科研、医疗卫生、体育建筑等）；
（5）通信建筑（邮电、通信、广播、电视、数据中心等）；
（6）交通运输建筑（机场、车站、码头建筑等）。

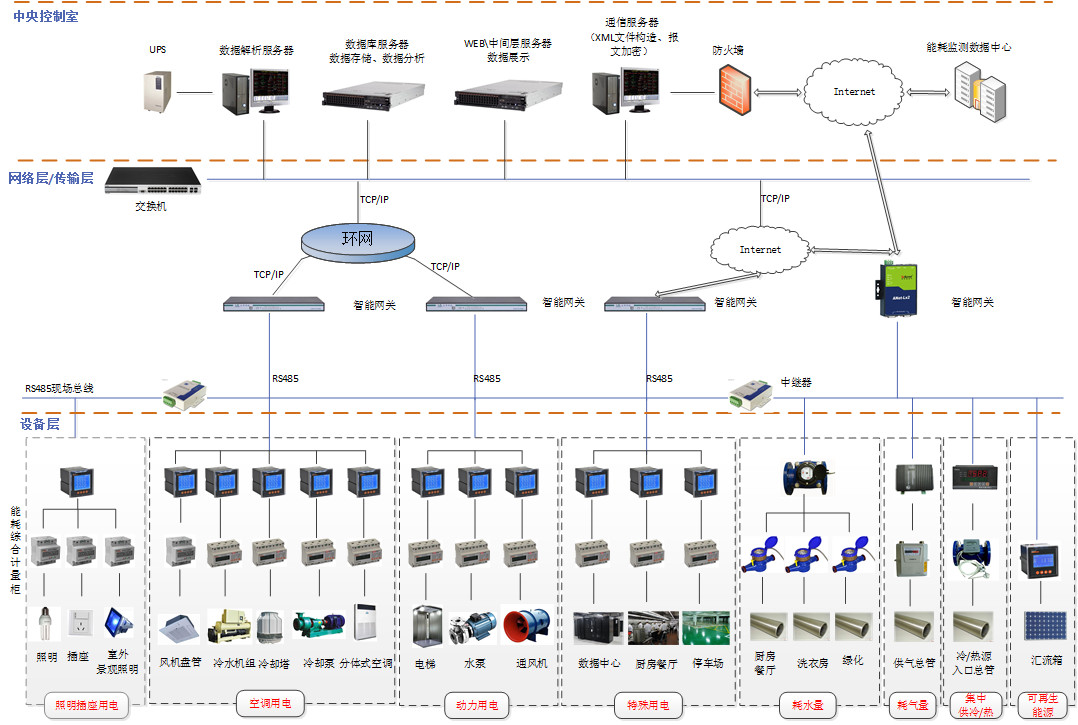

Acrel-5000建筑能耗分析管理系统以计算机、通讯设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的组网方式，为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台，它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。建立如下层次结构：
| 应用场景 | 型号 | 主要功能 |
| 高压重要回路或低压进线柜 | APM810 | 三相（I、U、kW、kvar、kWh、kvarh、Hz、cosΦ），零序电流In，四象限电能，实时及最大需量，本月和上月极值，电流、电压不平衡度，负载电流柱状图显示，66种报警类型及外部事件（SOE）各16条事件记录，支持SD卡扩展记录，2-63次谐波，2DI+2DO，RS485/Modbus，LCD显示 |
| 低压联络柜、出线柜 | AEM96 | 三相电参量U、I、P、Q、S、PF、F测量，总正反向有功电能统计，正反向无功电能统计；2-31次分次谐波及总谐波含量分析、分相谐波及基波电参量（电压、电流、功率）；电流规格3×1.5(6)A，有功电能精度0.5S级,无功电能精度2级 |
| 动力柜 | ACR120EL | LCD显示、全电参量测量（U、I、P、Q、PF、F）；四象限电能计量；RS485/Modbus |
| 可选复费率电能统计、最大需量统计；4DI+2DO；RS485通讯接口、Modbus协议 | ||
| DTSD1352 | 三相电参量U、I、P、Q、S、PF、F测量，分相正向有功电能统计，总正反向有功电能统计，总正反向无功电能统计；红外通讯；电流规格：经互感器接入3×1(6)A,直接接入3×10(80)A，有功电能精度0.5S级,无功电能精度2级 | |
| 照明箱 | DTSD1352 | 三相电参量U、I、P、Q、S、PF、F测量，分相正向有功电能统计，总正反向有功电能统计，总正反向无功电能统计；红外通讯；电流规格：经互感器接入3×1(6)A,直接接入3×10(80)A，有功电能精度0.5S级,无功电能精度2级 |
| DDSD1352 | 单相电参量U、I、P、Q、S、PF、F测量，正反向电能计量；红外及RS485通讯；电流规格：10（60）A，有功电能精度1级，无功精度2级；可选配复费率 | |
| DDS1352 | 单相电参量U、I、P、Q、S、PF、F测量，正反向电能计量；RS485通讯；电流规格：10（60）A，有功电能精度1级，无功精度2级；尺寸：1P | |
| 给水管道 | 水表 | 计量流经给水管道用水的体积总量，适用于单向水流，采用电子直读技术，通过RS485总线直接输出表盘数据 |

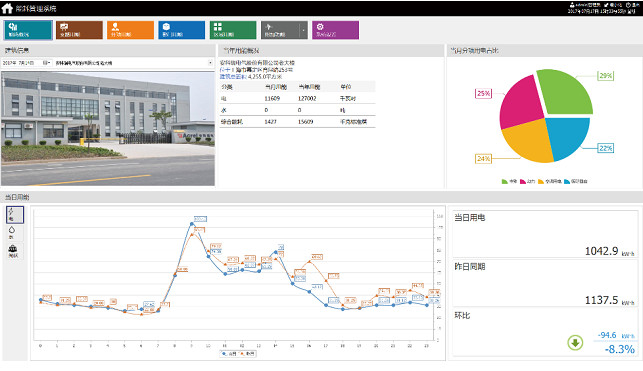

系统可按使用年份统计建筑物各分类能耗——电、水、气、集中供热、集中供冷以及其它能源消耗量，自动折算成相应的标准煤消耗量，从而反映建筑物当年各分类能耗用能和综合能耗。系统以饼图形式展示建筑4大用电分项能耗的占比情况。系统以曲线图形展现各类能耗的消耗的消耗趋势，便于业主方实时直观掌握能源消耗情况。

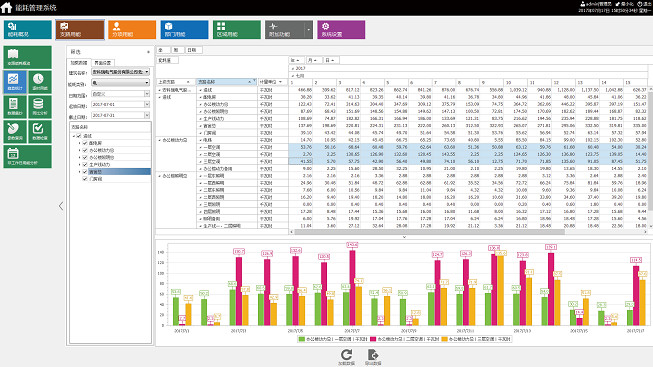

系统可以根据分类能耗的支路名称查询用能情况，显示当日和当月的用能峰值（电能对应最大需量值）。显示当日用能、当月用能、当年用能与昨日同期用能、上月同期用能、上年同期用能的比较情况。以条形显示过去48小时、31天、12个月、3年的能耗情况。右上角显示过去15分钟曲线（电表显示功率曲线，流量表显示流速曲线），同时显示当前值与15分钟内的最大值和最小值。

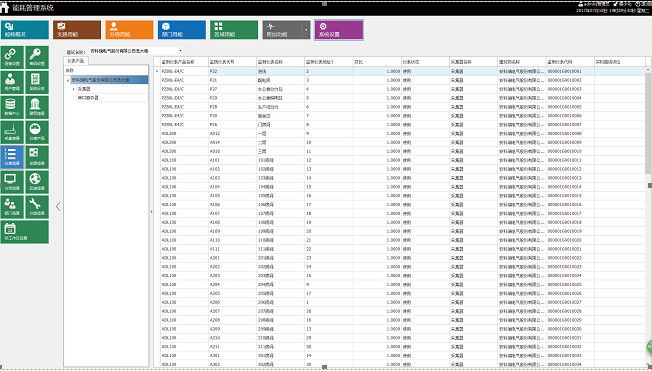

系统依据建筑物能源消耗的分布情况进行能耗计量点的选取和设置，使得能耗监测系统可以覆盖整个建筑物。系统使用者可通过相关界面调取该建筑物各能耗节点的能耗统计报表，减少用能的“跑、冒、滴、漏”和计量误差。

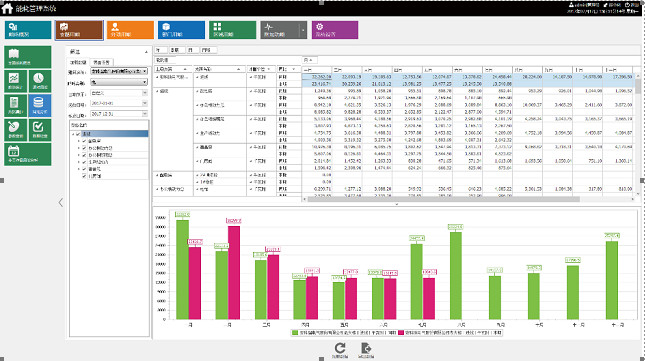

系统依据住建部分类分项能耗数据采集导则，将建筑物耗电分为照明插座、空调、动力和特殊用电进行计量装置选型和设置，并按用能区域或功能区域等划分并进行统计，以报表和同、环比棒图形式展现该区域的能源消耗。
系统可针对能源消耗量大的设备或区域进行准确定位，便于管理层制定节能绩效考核制度，推动节能降耗的真正有效执行。为用能重点设备建立运行记录档案，长期跟踪记录设备运行过程中的能效分析评估结果，结合设备维护保养记录，为设备的运行维护提供依据。
系统提供分级权限管理功能，对具备权限用户提供开放的信息维护接口，用户可自行对建筑和系统监测范围内计量点的信息进行增、删、改和查询，建筑物信息包括建筑类型、建设年代、建筑面积、建筑物人员数量等。系统还对无法自动采集的计量信息提供手动录入功能，便于使用者全面掌握建筑物总体能耗情况。
